Amplificateurs opérationnels quadruples LM324 et LM324A
- Texas Instruments propose ses amplificateurs opérationnels quadruples LM324/324A, qui sont utiles dans une vaste gamme d'applications de mise en forme des signaux.
Les AOP LM324 et LM324A sont constitués de quatre amplificateurs opérationnels indépendants compensés à fréquence avec un gain élevé. Ils sont spécifiquement conçus pour fonctionner à partir d'une alimentation simple sur une vaste plage de tensions. Un fonctionnement à partir d'alimentations symétriques est également possible si la différence entre les deux alimentations est comprise entre 3 V et 32 V et que VCC est au moins 1,5 V plus positive que la tension de mode commun en entrée. Le faible courant absorbé est indépendant de l'amplitude de la tension d'alimentation.
- Fonctionnalités :
Vaste plage d'alimentations :
La plage de tensions d'entrée en mode commun inclut la masse, ce qui permet une détection directe près de la masse
Plage de tensions d'entrée différentielles égale à la tension d'alimentation nominale maximale : 32 V
Faible polarisation d'entrée et paramètres de décalage
Tension de décalage en entrée : 3 mV typ.
Versions A : 2 mV typ.
Courant de décalage d'entrée : 2 nA typ.
Courant de polarisation d'entrée : 20 nA typ.
Versions A : 15 nA typ.
Amplification de tension différentielle à boucle ouverte : 100 V/mV typ.
Compensation de fréquence interne.
Réjection en mode commun: A Vcc=30V 85dB typique.
Gain 100dB
Les AOP LM324 et LM324A sont constitués de quatre amplificateurs opérationnels indépendants compensés à fréquence avec un gain élevé. Ils sont spécifiquement conçus pour fonctionner à partir d'une alimentation simple sur une vaste plage de tensions. Un fonctionnement à partir d'alimentations symétriques est également possible si la différence entre les deux alimentations est comprise entre 3 V et 32 V et que VCC est au moins 1,5 V plus positive que la tension de mode commun en entrée. Le faible courant absorbé est indépendant de l'amplitude de la tension d'alimentation.
- Fonctionnalités :
Vaste plage d'alimentations :
- Alimentation simple : 3 V à 32 V
- Alimentations doubles : ±1,5 V à ±16 V
La plage de tensions d'entrée en mode commun inclut la masse, ce qui permet une détection directe près de la masse
Plage de tensions d'entrée différentielles égale à la tension d'alimentation nominale maximale : 32 V
Faible polarisation d'entrée et paramètres de décalage
Tension de décalage en entrée : 3 mV typ.
Versions A : 2 mV typ.
Courant de décalage d'entrée : 2 nA typ.
Courant de polarisation d'entrée : 20 nA typ.
Versions A : 15 nA typ.
Amplification de tension différentielle à boucle ouverte : 100 V/mV typ.
Compensation de fréquence interne.
Réjection en mode commun: A Vcc=30V 85dB typique.
Gain 100dB
Cliquer pour agrandir
Cliquer pour agrandir

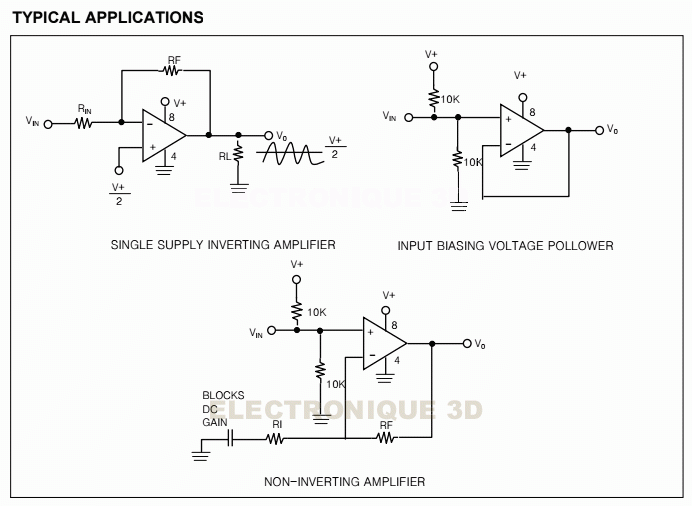

Applications typiques du LM324
Courbes de réponse du LM324
Valeurs maximales du LM324
Cliquer pour agrandir
