Jeu de lumière aléatoire

-Nicolas, c'est toujours les vacances d' août... Je continue dans le facile..

 - Purée !

- Eh oui, j'ai toujours le ciboulot en cogitation...

- Eh dis donc, c'est maladif.

- Hum... Tu sais Nicolas, ce montage est trois fois rien comme d'habitude... Il pilote 14 LED de façon aléatoire, c'est-à-dire que les LED s'allument de manière imprévisible. Regardes...
- Joli n'est-ce pas ! Et encore cette image ne donne qu'un aperçu.

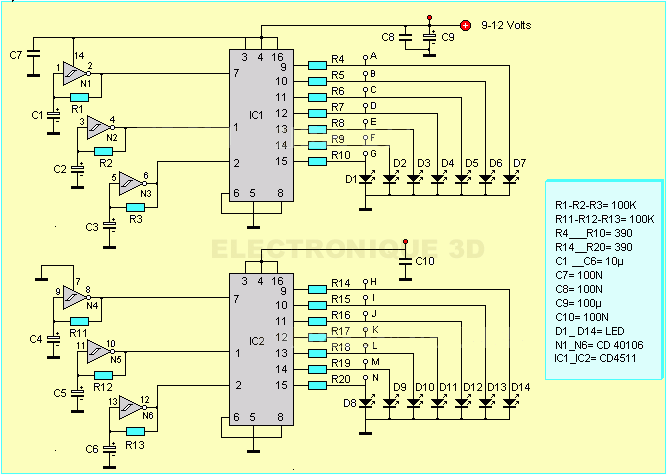

Voici le schéma :
Animation lumineuse
- Comme tu le vois, cela est simple. Á gauche 6 oscillateurs à portes logiques. Ces portes font partie d'un composant qui est le CD 40106. Celui-ci se compose de portes logiques inverseuses à trigger de Schimtt.
J'ai pris ce composant parce qu'il comporte 6 inverseurs dans le même circuit intégré, et comme il m'en faut 6, je me suis dit "tient pourquoi pas lui".
On peut faire ce genre d'oscillateur avec d'autres portes logiques. Les oscillateurs conçus avec des portes logiques sortent toujours un signal carré.

- Tu m'en dis un peu plus !

- Voici différents oscillateurs avec des portes logiques :
- La valeur des composants R-C utilisés dans le montage donne une fréquence d'environ 1 Hz. Pour ce qui est de la valeur des résistances des oscillateurs, j'ai mis 100 K. La dispersion des valeurs des composants R-C fait que ceux-ci vont avoir une fréquence légèrement différente, ce qui donnera un allumage aléatoire des LED.
- Si l'on veut accentuer un peu la différence des fréquences, tu mets des résistances différentes, proches de 1 K. Exemple 1,2 K _ 1 K_ 910 Ω. Ces oscillateurs attaquent un circuit intégré CD 4511 qui est un décodeur BCD CMOS.

Regarde le montage de ce circuit intégré:
- Tu vois que le CD 4511 est un driver pour afficheurs 7 segments. Il a 4 entrées notées A-B-C-D, ainsi que 7 sorties notées a-b-c-d-e-f-g, et trois entrées de commande.

Table de vérité du CD 4511:

- Regarde, les sorties (Outputs) prennent des états logiques en fonction des niveaux logiques des entrées (Inputs).
Pour ce montage, je l'utilise différemment. Seules les entrées A-B-C sont utilisées. En jaune, c'est ce qui se passe pour ce montage. Les sorties pilotent donc les LED en fonction des niveaux aléatoires des entrées.
Simple non...
Hum, bon... C'est l'heure pour moi d'aller à la plage peaufiner mon bronzage. Je veux que celui-ci soit uniforme sur tout le corps, je continuerai demain à t'expliquer...

- Tu ne bronzes pas vite... Tu es blanc comme un cachet d'aspirine... Pourtant, 5 heures de plage par jour..

- Hein ?


- Je te dis. Tu ne bronzes pas vite... Dur de la feuille le pépé...

- Ah... Tu sais Nicolas, je me méfie du soleil, les ultra-violets entre autres...
Tu sais quoi Nicolas, hum... Et bien pour éviter les coups de soleil, je m'expose pro-gre-ssi-ve-ment...
Et oui Nicolas, hum, tu me connais, je joue la prudence, et malgré cela, tu verras mon bronzage à la fin des vacances! Pas un bronzage façon écrevisse...
Ah ah... Nicolas, un bronzage au naturel, sans crème, un bronzage uniforme en plus... Je vais être couleur chocolat. A faire pâlir Uncle Ben's... Ah ah... Tu vas voir... Hum...

- Avant d'aller peaufiner, tu sais que l'on repart demain !

- Comment déjà !

- Eh bien oui, cela fait quatre semaines que l'on est là, les vacances sont terminées...

- Ou puréeeee... Cela passe vite... Nicolas quatre semaines de nos jours, ce n'est plus comme dans le temps, cela passe beaucoup plus vite... Puuuunaise, je me suis laissé surprendre...

- Ah bon !

- Bien sur... Avant, dans le temps, on vivait beaucoup moins vite... On prenait notre temps... Pas à 100 à l'heure, comme maintenant...
Hum...Tiens, je vais te dire, avant, dans le temps, et bien avec quatre semaines, on faisait bien deux mois de vacances, sans se presser...

- Ce doit être l'inflation...

- Tu crois... Ah... Bon... L'inflation y serait pour quelque chose... Tient tient... L'inflation... Cela doit être ça.
 Et bien, je vais vite dire au revoir à mes copains de plage... Il ne faudrait pas qu'ils me cherchent demain sur le bord de mer. Les civilités Nicolas... Ne point déroger aux civilités. Tu verras quand tu seras grand...

- Ne les cherche pas, ils sont chez Mauricette, la patronne du bistro de la plage... Je crois bien qu'ils se méfient aussi des ultra-violets...


 !!£¨^!¥



- Bon, voilà Jacky parti en sucette. Manque de soleil sûrement... Pas assez d'ultraviolets...

Je continue pour lui...

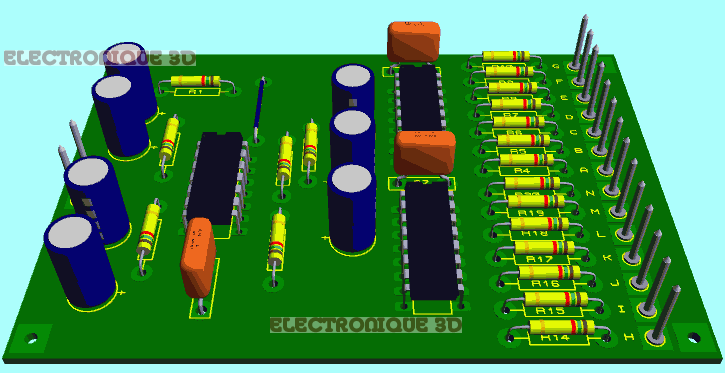

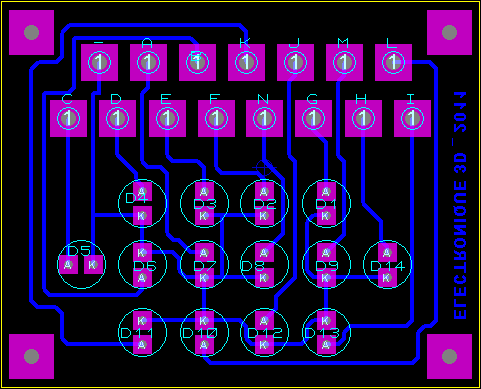

Je signale qu'un circuit imprimé est fait pour un assemblage de LED. Mais rien n'empêche de les assembler autrement. À Noël par exemple...
